Générer un graphique d'étalonnage

Source : R/plot_graphTable.R
bench_graphs.Rd

Fonctions utilisées à l'interne par plot_graphTable() pour générer les graphiques d'étalonnage dans un fichier PDF :

  • ori_plot(): Échelle originale (argument ori_plot_flag = TRUE de plot_graphTable())

  • adj_plot(): Échelle d'ajustement (argument adj_plot_flag = TRUE de plot_graphTable())

  • GR_plot(): Taux de croissance (argument GR_plot_flag = TRUE de plot_graphTable())

  • GR_table(): Tableau des taux de croissance (argument GR_table_flag = TRUE de plot_graphTable())

Lorsque ces fonctions sont appelées directement, le data frame graphTable ne devrait contenir qu'une série unique et le graphique est généré dans le périphérique de graphiques courant (actif).

Utilisation

ori_plot(
  graphTable,
  title_str = "Original Scale",
  subtitle_str = NULL,
  mth_gap = NULL,
  points_set = NULL,
  pt_sz = 2,
  display_ggplot = TRUE,
  .setup = TRUE
)

adj_plot(
  graphTable,
  title_str = "Adjustment Scale",
  subtitle_str = NULL,
  mth_gap = NULL,
  full_set = NULL,
  pt_sz = 2,
  display_ggplot = TRUE,
  .setup = TRUE
)

GR_plot(
  graphTable,
  title_str = "Growth Rates",
  subtitle_str = NULL,
  factor = NULL,
  type_chars = NULL,
  periodicity = NULL,
  display_ggplot = TRUE,
  .setup = TRUE
)

GR_table(
  graphTable,
  title_str = "Growth Rates Table",
  subtitle_str = NULL,
  factor = NULL,
  type_chars = NULL,
  display_ggplot = TRUE,
  .setup = TRUE
)

Arguments

graphTable

(obligatoire)

Data frame (object de classe « data.frame ») correspondant au data frame de sortie graphTable de la fonction d'étalonnage.

title_str, subtitle_str

(optionnel)

Chaînes de caractères spécifiant les titre et sous-titre du graphique. subtitle_str est construit automatiquement à partir du contenu du data frame graphTable lorsque NULL et contient le nom data frame graphTable sur la 2ème ligne et les paramètres d'étalonnage sur la 3ème ligne. La spécification de chaînes vides ("") supprimerait les titres. L'utilisation de syntaxe Markdown et HTML simple est permise (ex., pour l'affichage de caractères gras, italiques ou en couleur) via la librairie ggtext (voir help(package = "ggtext")).

Les valeurs par défaut sont subtitle_str = NULL et un titre propre à chaque fonction pour title_str (voir Utilisation).

mth_gap

(optionnel)

Nombre de mois entre deux périodes consécutives (ex., 1 pour des données mensuelles, 3 pour des données trimestrielles, etc.). Basé sur le contenu du data frame graphTable lorsque NULL (calculé comme 12 / graphTable$periodicity[1]).

La valeur par défaut est mth_gap = NULL.

points_set, full_set

(optionnel)

Vecteur de chaînes de caractères des éléments (variables du data frame graphTable) à inclure dans le graphique. Automatiquement construit lorsque NULL. Voir plot_graphTable() pour la liste des variables utilisées (par défaut) par chaque type de graphique.

Les valeurs par défaut sont points_set = NULL et full_set = NULL.

pt_sz

(optionnel)

Taille du pictogramme (symbole) des points de données pour ggplot2.

La valeur par défaut est pt_sz = 2.

display_ggplot

(optionnel)

Argument logique (logical) indiquant si l'object ggplot doit être affiché dans le périphérique de graphiques courant (actif).

La valeur par défaut est display_ggplot = TRUE.

.setup

(optionnel)

Argument logique indiquant si les étapes de configuration doivent être exécutées ou non. Doit être TRUE lorsque la fonction est appelée directement (c.-à-d., hors du contexte de plot_graphTable()).

La valeur par défaut est .setup = TRUE.

factor, type_chars

(optionnel)

Facteur de taux de croissance (1 ou 100) et suffixe de l'étiquette des valeurs (« » ou « (%) ») selon le paramètre du modèle d'ajustement \(\lambda\). Basé sur le contenu du data frame graphTable lorsque NULL (basé sur graphTable$lambda[1]).

Les valeurs par défaut sont factor = NULL et type_chars = NULL.

periodicity

(optionnel)

Le nombre de périodes dans une année. Basé sur le contenu du data frame graphTable lorsque NULL (défini comme graphTable$periodicity[1]).

La valeur par défaut est periodicity = NULL.

Valeur de retour

En plus d'afficher le(s) graphique(s) correspondant(s) dans le périphérique de graphiques actif (sauf si display_ggplot = FALSE), chaque fonction renvoie également de manière invisible une liste contenant les objets ggplot générés. Notes :

  • ori_plot() et adj_plot() génèrent un seul objet ggplot (un seul graphique) alors que GR_plot() et GR_table() génèrent souvent plusieurs objets ggplot (plusieurs graphiques).

  • Les objets ggplot renvoyés peuvent être affichés manuellement avec print(), auquel cas il est suggéré d'apporter les mises à jour suivantes au thème ggplot2 (modifications utilisés à l'interne lorsque display_ggplot = TRUE) :

    ggplot2::theme_update(
  plot.title = ggtext::element_markdown(hjust = 0.5),
  plot.subtitle = ggtext::element_markdown(hjust = 0.5),
  legend.position = "bottom",
  plot.margin = ggplot2::margin(t = 1.5, r = 1.5, b = 1.5, l = 1.5, unit = "cm"))

Détails

Voir plot_graphTable() pour une description détaillée des quatre graphiques d'étalonnage associés à ces fonctions individuelles. Ces graphiques sont optimisés pour un format de papier Lettre US en orientation paysage, c.-à-d., 11po de large (27.9cm, 1056px avec 96 PPP) et 8.5po de haut (21.6cm, 816px avec 96 PPP). Gardez cela à l'esprit lorsque vous visualisez ou enregistrez des graphiques générés par des appels à ces fonctions individuelles (c.-à-d., hors du contexte de plot_graphTable()). Notez également que GR_plot() et GR_table() génèrent souvent plus d'un graphique (plus d'une page), à moins de réduire le nombre de périodes fournies en entrée dans le data frame graphTable (ex., en subdivisant le data frame par plages d'années civiles).

Voir également

plot_graphTable() plot_benchAdj() benchmarking() stock_benchmarking()

Exemples

# Désactiver la création du périphérique de graphiques pour la page de référence HTML
# du site web (non petinent dans ce contexte)
creer_grDev <- !(identical(Sys.getenv("IN_PKGDOWN"), "true"))


# Série chronologique trimestrielle initiale (série indicatrice à étalonner)
sc_tri <- ts(c(1.9, 2.4, 3.1, 2.2, 2.0, 2.6, 3.4, 2.4, 2.3),
             start = c(2015, 1), frequency = 4)

# Série chronologique annuelle (étalons)
sc_ann <- ts(c(10.3, 10.2), start = 2015, frequency = 1)


# Étalonnage proportionnel
res_eta <- benchmarking(ts_to_tsDF(sc_tri),
                        ts_to_bmkDF(sc_ann, ind_frequency = 4),
                        rho = 0.729, lambda = 1, biasOption = 3,
                        quiet = TRUE)


# Ouvrir un nouveau périphérique de graphiques de 11po de large et 8.5po de haut
# (format de papier Lettre US en orientation paysage)
if (creer_grDev) {
  dev.new(width = 11, height = 8.5, unit = "in", noRStudioGD = TRUE)
}

# Générer les graphiques d'étalonnage

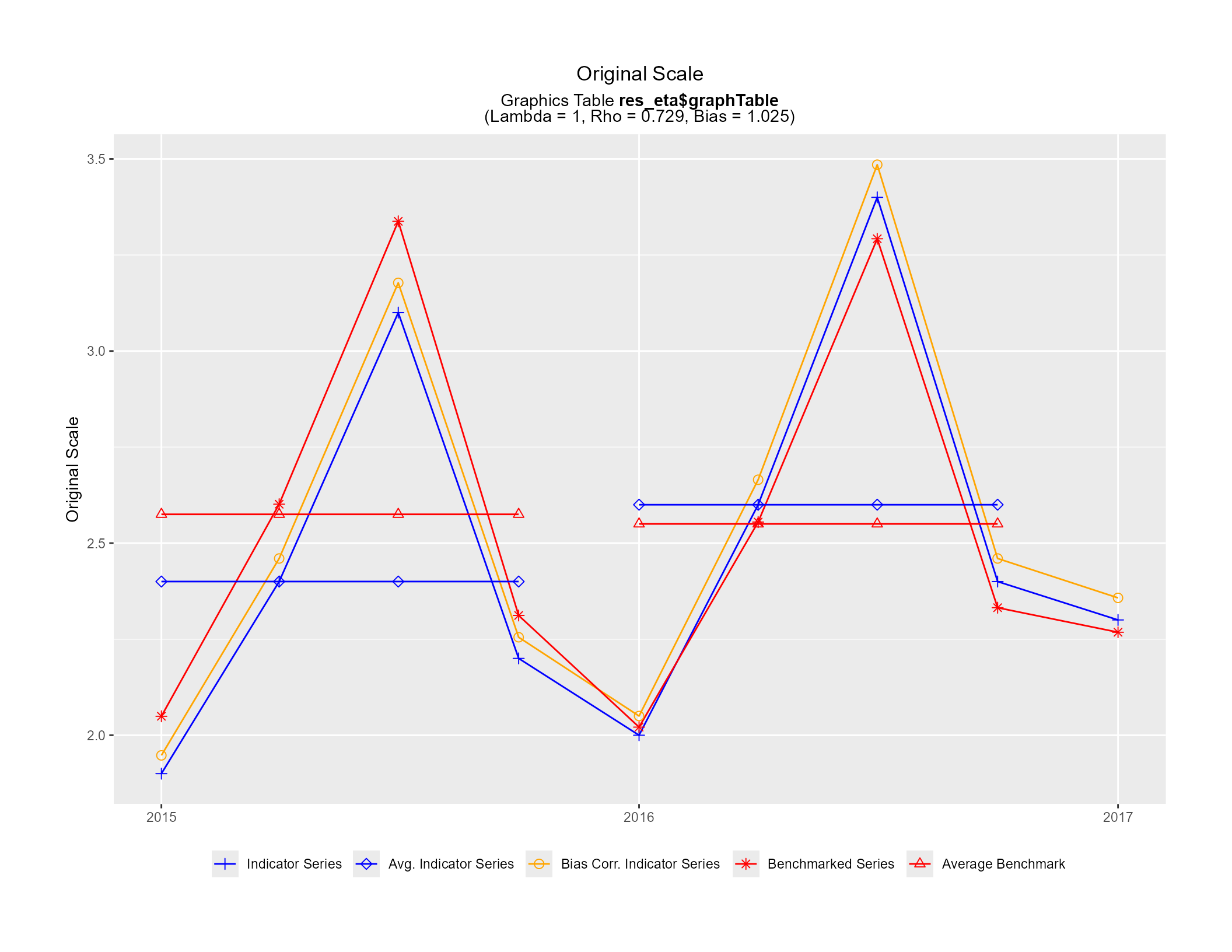

ori_plot(res_eta$graphTable)

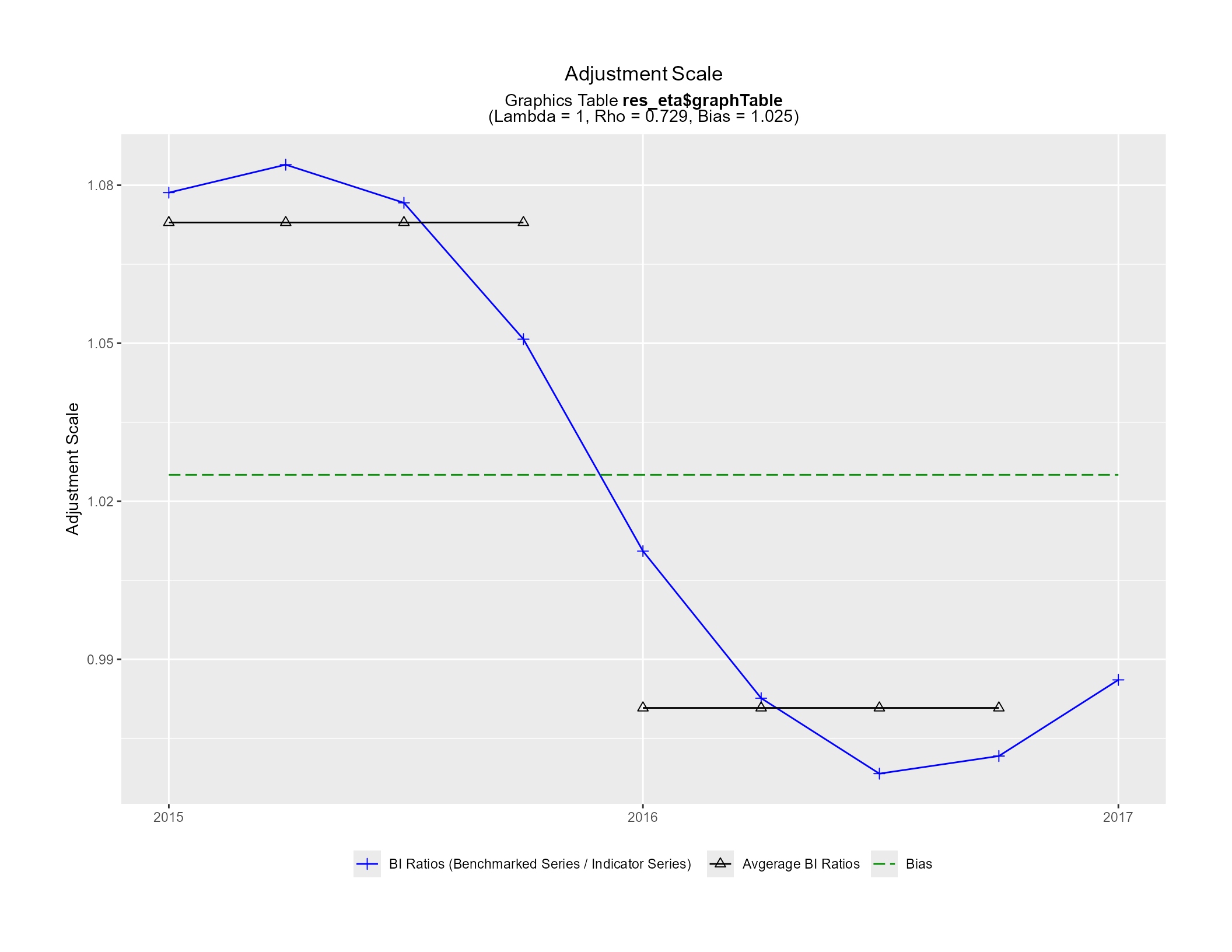

adj_plot(res_eta$graphTable)

GR_plot(res_eta$graphTable)

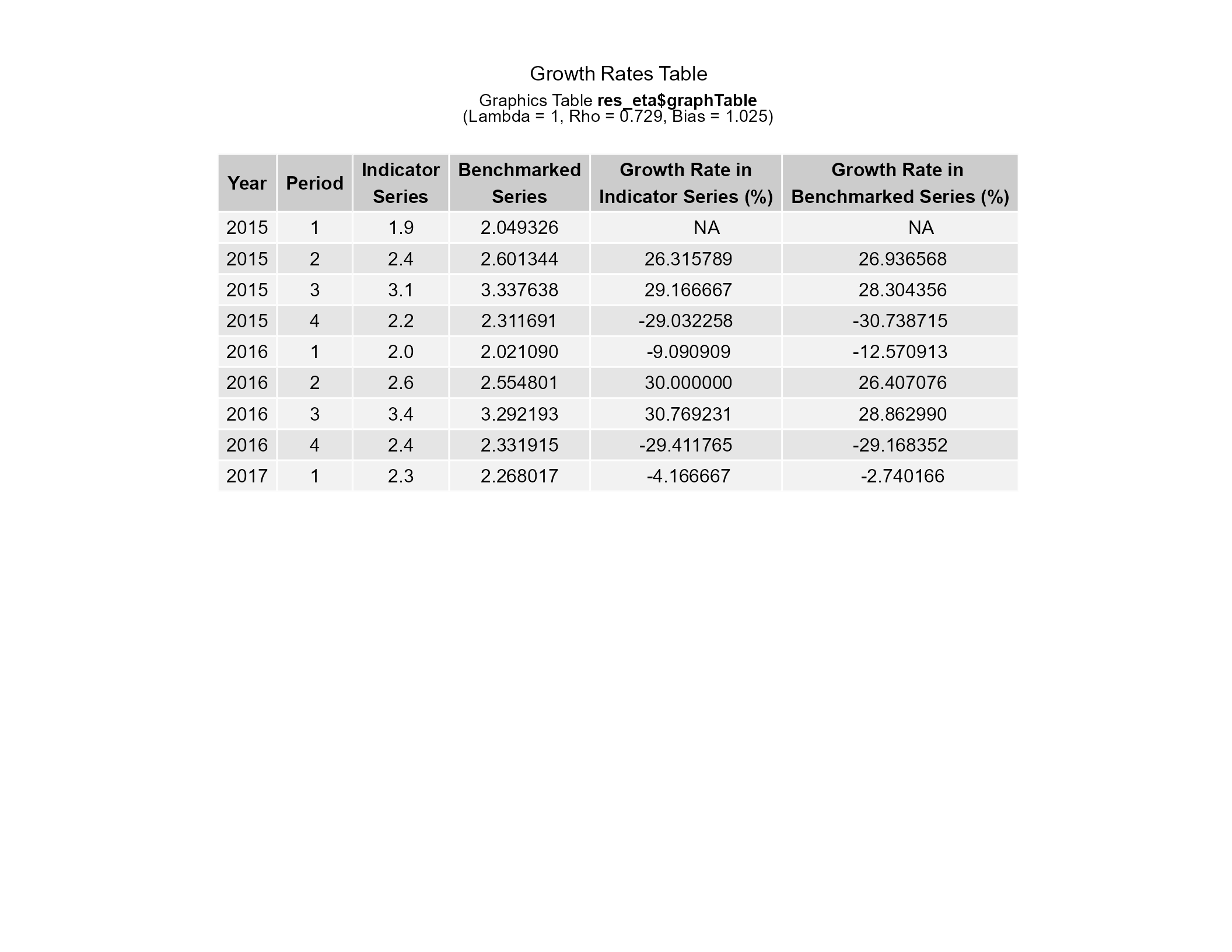

GR_table(res_eta$graphTable)



# Simuler l'étalonnage de plusieurs séries (3 séries de stocks)

sc_tri2 <- ts.union(ser1 = sc_tri, ser2 = sc_tri * 100, ser3 = sc_tri * 10)
sc_ann2 <- ts.union(ser1 = sc_ann, ser2 = sc_ann * 100, ser3 = sc_ann * 10)

# Avec l'argument `allCols = TRUE` (séries identifiées avec la colonne `varSeries`)
res_eta2 <- benchmarking(ts_to_tsDF(sc_tri2),
                         ts_to_bmkDF(sc_ann2, ind_frequency = 4),
                         rho = 0.729, lambda = 1, biasOption = 3,
                         allCols = TRUE,
                         quiet = TRUE)
#>
#> Benchmarking indicator series [ser1] with benchmarks [ser1]
#> -----------------------------------------------------------
#>
#> Benchmarking indicator series [ser2] with benchmarks [ser2]
#> -----------------------------------------------------------
#>
#> Benchmarking indicator series [ser3] with benchmarks [ser3]
#> -----------------------------------------------------------

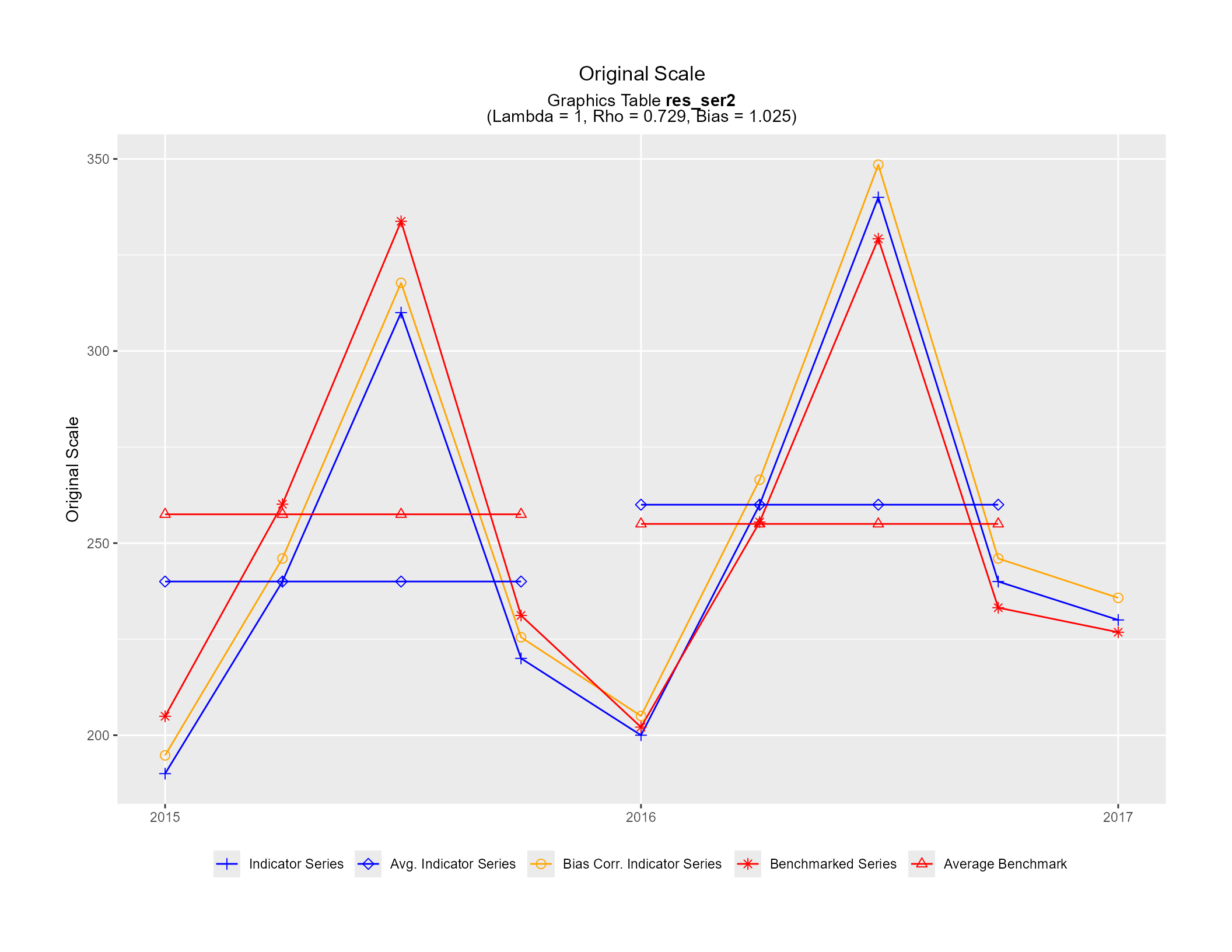

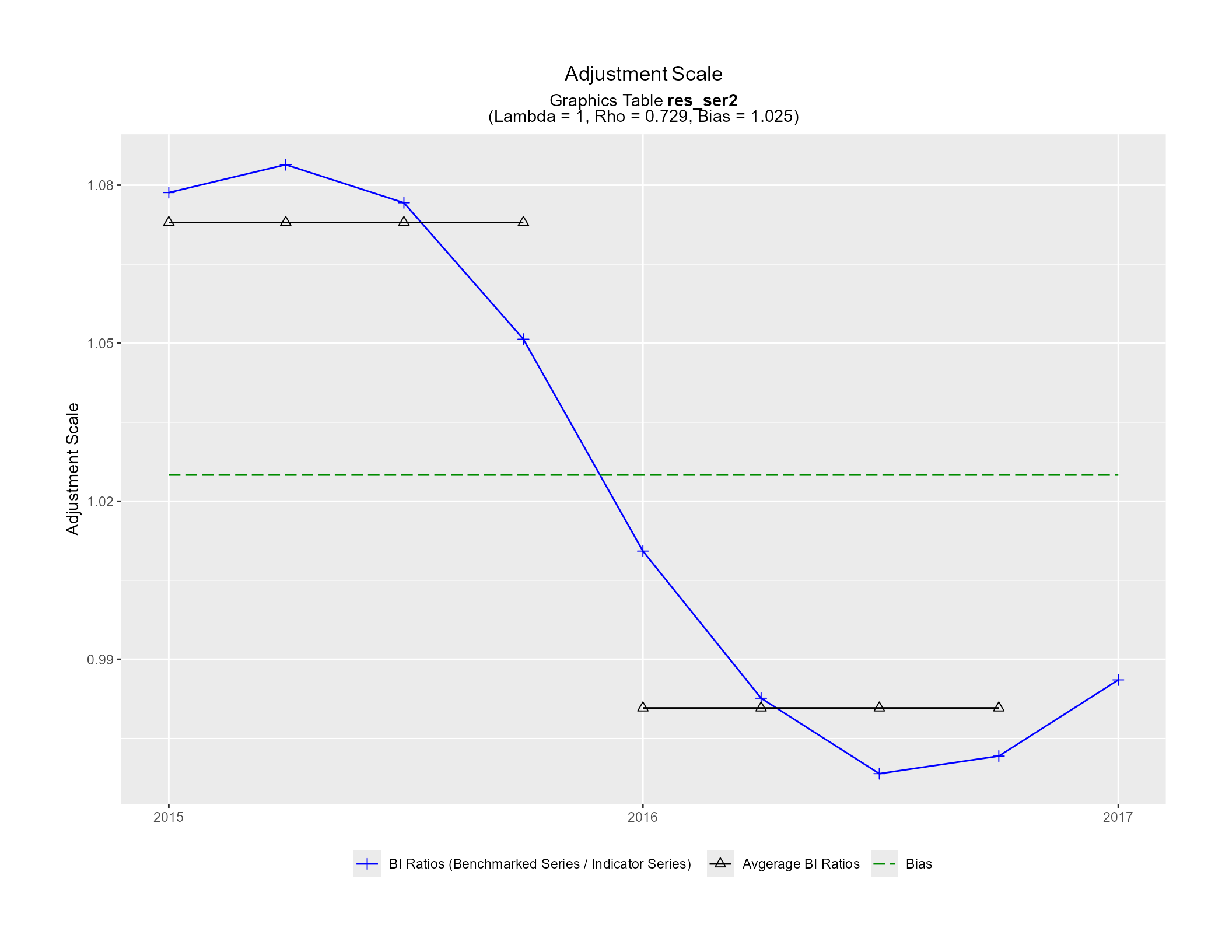

# Graphiques « Échelle originale » et « Échelle d'ajustement » pour la 2ième série (ser2)
res_ser2 <- res_eta2$graphTable[res_eta2$graphTable$varSeries == "ser2", ]
ori_plot(res_ser2)

adj_plot(res_ser2)


# Avec l'argument `by = "series"` (séries identifiées avec la colonne `series`)
res_eta3 <- benchmarking(stack_tsDF(ts_to_tsDF(sc_tri2)),
                         stack_bmkDF(ts_to_bmkDF(sc_ann2, ind_frequency = 4)),
                         rho = 0.729, lambda = 1, biasOption = 3,
                         by = "series",
                         quiet = TRUE)
#>
#> Benchmarking by-group 1 (series=ser1)
#> =====================================
#>
#> Benchmarking by-group 2 (series=ser2)
#> =====================================
#>
#> Benchmarking by-group 3 (series=ser3)
#> =====================================

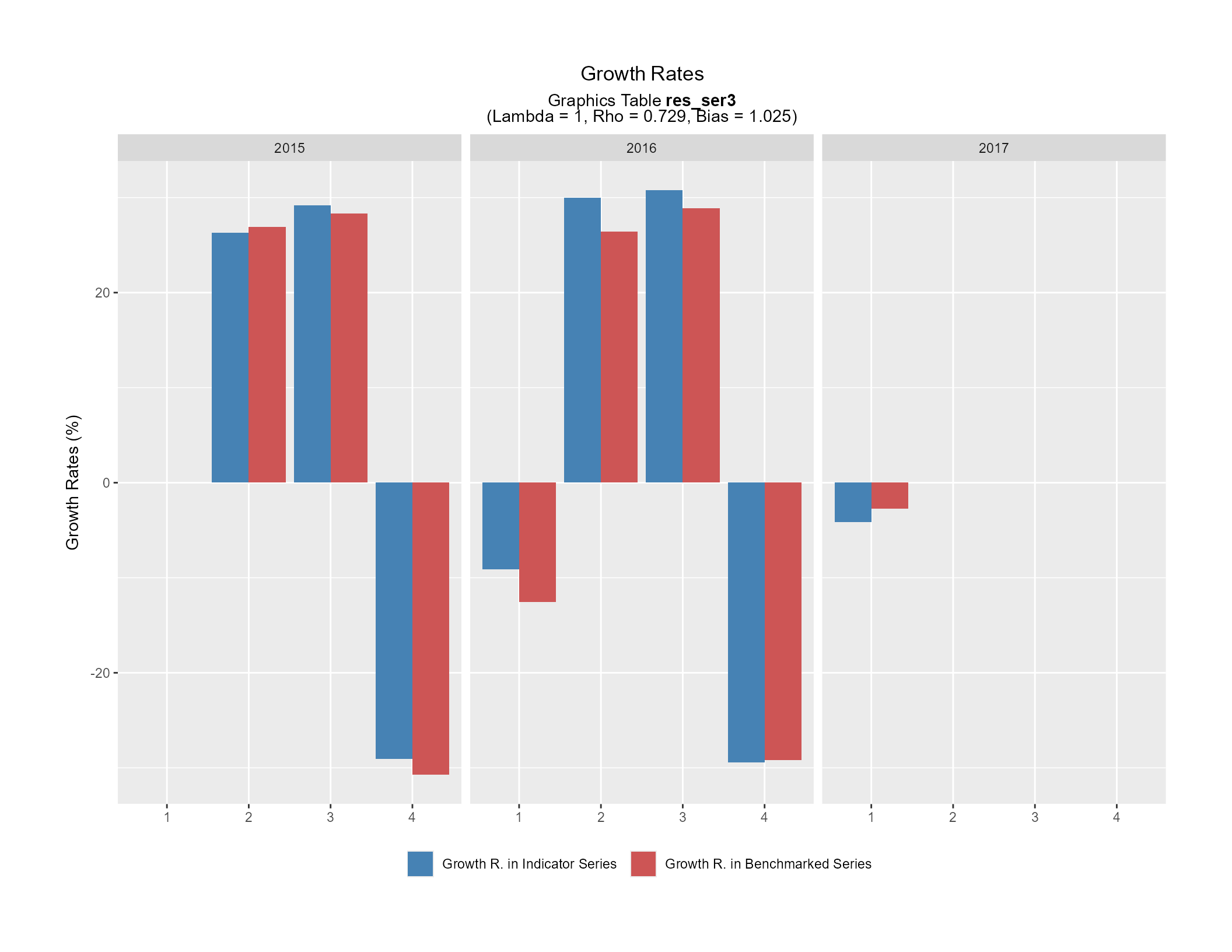

# Graphique des taux de croissance pour le 3ième séries (ser3)
res_ser3 <- res_eta3$graphTable[res_eta3$graphTable$series == "ser3", ]
GR_plot(res_ser3)



# Fermer le périphérique de graphiques
if (creer_grDev) {
  dev.off()
}
